Brancher un interrupteur VMC double vitesse sans erreur dangereuse

Un interrupteur VMC double vitesse rend le logement plus agréable quand il est bien choisi : petite vitesse au quotidien, grande vitesse après une douche, une cuisson ou un pic d’humidité. Mais son branchement ne se résume pas à “mettre trois fils dans un bouton”. Il faut identifier le type de VMC, respecter la notice, couper l’alimentation et vérifier que le circuit est adapté. Cette rigueur évite de transformer un petit confort en panne durable, surtout dans une pièce qui dépend vraiment de l’extraction d’air.

La bonne approche consiste à raisonner en deux temps. D’abord, comprendre ce que la commande doit faire. Ensuite seulement, décider si l’installation peut être contrôlée en sécurité ou si elle doit être reprise par un électricien. Sur une ventilation, une erreur de câblage peut créer une panne, un bruit permanent, une absence d’extraction ou un risque électrique. C’est encore plus vrai dans une pièce humide, où un défaut discret finit souvent par se voir sur les murs, les joints et les odeurs.

Ce qu’un interrupteur VMC double vitesse commande vraiment

Une VMC double vitesse permet de passer d’un débit de base à un débit renforcé. La petite vitesse maintient le renouvellement d’air courant. La grande vitesse sert lors des pics d’humidité ou d’odeurs, par exemple dans une salle d’eau, une cuisine ou un local technique. Le rôle de l’interrupteur est donc de piloter la bonne entrée de commande, pas d’improviser un arrêt total.

Certains dispositifs proposent deux positions, d’autres trois positions avec arrêt, petite vitesse et grande vitesse. Cette différence change tout. Une commande à deux vitesses ne se remplace pas automatiquement par un bouton marche/arrêt, et un ancien interrupteur bricolé peut masquer un montage non conforme. Avant d’acheter le mécanisme, il faut regarder le modèle de VMC et son schéma.

Dans un projet d’aménagement, cette étape évite aussi les choix disgracieux. Une commande mal placée finit souvent oubliée, trop visible ou peu pratique. L’idéal est une position accessible, cohérente avec les usages et compatible avec le passage des gaines ou conducteurs existants.

La ventilation n’est pas un simple accessoire technique. Elle conditionne l’odeur d’une pièce, la tenue des peintures, la sensation d’air frais et la façon dont l’humidité quitte réellement le logement. Dans une salle d’eau rénovée, une VMC mal commandée peut ruiner une finition pourtant soignée : miroir qui reste embué, joints qui noircissent trop vite, peinture qui cloque près du plafond. La commande murale doit donc rester lisible, mais aussi suffisamment juste pour déclencher le bon débit au bon moment.

La commande doit servir la pièce, pas seulement remplir une boîte d’encastrement. C’est un choix d’usage avant d’être un choix décoratif.

C’est pour cela qu’il faut raisonner en usage avant de raisonner en mécanisme. Une commande utile doit permettre à l’occupant d’augmenter le débit au bon moment, sans couper par habitude le renouvellement d’air de base. La bonne question n’est donc pas seulement “comment brancher”, mais quelle commande sert vraiment la pièce.

Le matériel à prévoir avant de remplacer la commande

Le bon interrupteur doit être compatible avec la charge, le type de commande et le nombre de positions attendues. Une belle façade ne suffit pas. Vérifiez la référence du mécanisme, le nombre de bornes utiles, la notice et l’encombrement dans la boîte d’encastrement. Sur un mur déjà aménagé, une boîte trop peu profonde peut rendre le raccordement propre beaucoup plus difficile.

Préparez aussi les outils avant de couper le courant : tournevis isolés, testeur d’absence de tension adapté, lampe autonome, étiquettes de repérage, photo de l’ancien câblage avant démontage et notice imprimée ou ouverte sur téléphone. Cette préparation semble basique, mais elle évite de tenir des fils non repérés dans une main tout en cherchant une information de l’autre. Elle permet aussi de garder un chantier propre, sans plaque posée au sol ni vis perdues au pied du mur.

Ne négligez pas l’état de l’existant. Des conducteurs trop courts, un isolant marqué, une boîte humide ou un ancien mécanisme noirci sont des signaux faibles. Même si la VMC fonctionne encore, ces indices montrent que le remplacement de façade ne suffit peut-être pas. Le bon geste consiste alors à faire reprendre la partie électrique, pas à comprimer les fils pour refermer coûte que coûte.

La règle de sécurité qui passe avant le schéma

Avant le tournevis, il y a la coupure complète du circuit. Ce réflexe protège la personne, le moteur et le matériel installé.

Pour approfondir ce point, consultez codes erreur Hitachi Yutaki, qui traite plus précisément de codes erreur hitachi yutaki, comprendre l’alerte sans improviser.

Le premier geste n’est pas de démonter la plaque. C’est de couper le circuit concerné au tableau électrique, puis de vérifier l’absence de tension avec un appareil adapté. La simple position “off” d’un interrupteur ne prouve rien. Sur une installation ancienne, une couleur de fil ou un repérage approximatif peut être trompeur.

Cette vérification doit rester méthodique : tester l’appareil sur une source connue, couper le circuit, contrôler l’absence de tension sur les conducteurs, puis garder le tableau sécurisé pendant l’intervention. Si vous ne savez pas identifier la phase, le neutre, le retour ou les bornes de commande, le bon choix est de s’arrêter. Le confort de ventilation ne justifie jamais une intervention incertaine.

Comment lire le schéma sans se tromper de logique

Un schéma de VMC double vitesse se lit comme une logique de commande. Il ne faut pas seulement chercher “où va le fil bleu” ou “où va le fil marron”. Les couleurs peuvent aider, mais elles ne remplacent pas l’identification réelle des conducteurs. Ce qui compte, c’est de savoir quel conducteur alimente la commande, quel conducteur correspond à la petite vitesse, lequel correspond à la grande vitesse, où se trouve le neutre et quel rôle joue chaque borne du mécanisme.

Sur de nombreux montages, l’interrupteur ne fait que sélectionner la vitesse. Le neutre et la terre ne sont pas forcément ramenés dans la boîte de commande, ou ne doivent pas être raccordés sur le mécanisme. Sur d’autres installations, un ancien montage peut avoir été modifié. C’est pour cela qu’un article ne doit jamais remplacer la notice fabricant et le contrôle sur place. Le même habillage mural peut cacher des logiques très différentes selon l’âge de la VMC.

Un repérage clair vaut mieux qu’une mémoire approximative.

La méthode la plus saine consiste à photographier l’existant, repérer chaque conducteur, comparer avec la notice, puis dessiner un petit schéma avant de débrancher. Ce dessin n’a pas besoin d’être beau. Il doit être lisible, daté et suffisamment clair pour pouvoir revenir en arrière si un doute apparaît.

Attention aussi aux VMC hygroréglables ou aux modèles avec électronique de commande. Leur logique peut différer d’une VMC double vitesse plus classique. Certains systèmes n’attendent pas une simple sélection manuelle, mais une commande dédiée compatible avec leur électronique. Si la notice mentionne un bornier spécifique, un module propriétaire ou une commande fabricant, le remplacement universel devient une mauvaise piste.

Remplacer l’interrupteur étape par étape, sans brûler les étapes

Le remplacement commence par un diagnostic, pas par le démontage. C’est ce qui évite de masquer une panne ailleurs dans le système.

Commencez par confirmer que le remplacement est bien nécessaire. Un problème de VMC peut venir de la commande murale, mais aussi du moteur, d’un conduit encrassé, d’une bouche bloquée, d’un disjoncteur déclenché ou d’un mauvais réglage. Remplacer l’interrupteur ne réparera pas une ventilation fatiguée ou mal entretenue.

1. Identifiez le modèle exact de VMC et la notice disponible.
2. Vérifiez le type de commande attendu : deux vitesses, trois positions ou commande spécifique.
3. Coupez le circuit au tableau et contrôlez l’absence de tension.
4. Photographiez l’ancien raccordement avant démontage.
5. Repérez les conducteurs sans vous fier uniquement aux couleurs.
6. Raccordez uniquement selon le schéma validé du fabricant.
7. Refermez proprement la boîte avant remise sous tension.
8. Testez chaque position sans laisser le mécanisme ouvert.

Cette séquence peut sembler lente, mais elle protège à la fois l’installation et le décor. Dans un intérieur soigné, un appareillage mal serré, une plaque qui force ou une commande placée de travers se voit immédiatement. La qualité technique et la finition murale vont ensemble.

Après raccordement, ne laissez pas le mécanisme pendu au bout des fils pour tester “rapidement”. Refermez la boîte, fixez l’appareillage, puis remettez sous tension. Ce réflexe limite les contacts accidentels et permet de juger le résultat réel : un boîtier fermé, une plaque stable, une commande sans point dur et aucun conducteur en contrainte. Une vis qui tire sur les fils annonce souvent un problème de montage.

Les erreurs qui provoquent panne, bruit ou inconfort

La première erreur consiste à confondre retour de commande et alimentation permanente. Le moteur peut alors ne fonctionner que sur une vitesse, rester arrêté, ou produire un comportement incohérent. La deuxième erreur est de forcer un interrupteur non prévu pour cette fonction. Une commande standard peut être visuellement compatible avec la gamme décorative, sans être adaptée à la logique électrique.

La troisième erreur est de vouloir absolument ajouter un arrêt total. Dans certains logements, arrêter trop souvent la ventilation dégrade la qualité d’air, favorise l’humidité et crée des odeurs persistantes. Le besoin réel n’est pas toujours “couper”, mais plutôt mieux gérer le passage en grande vitesse. Le bon interrupteur sert le confort, il ne doit pas saboter le renouvellement d’air.

Pour approfondir ce point, consultez un interrupteur sans fil sans abîmer l’aménagement, qui traite plus précisément de choisir un interrupteur sans fil sans abîmer l’aménagement.

Une autre erreur fréquente est de juger seulement au bruit. Une VMC plus silencieuse n’est pas forcément mieux commandée ; elle peut aussi extraire trop peu. Inversement, une grande vitesse bruyante peut révéler une gaine pincée, une bouche sale ou un moteur vieillissant. La commande murale n’est qu’un élément d’un ensemble plus large.

Tester la VMC après remontage

Le test commence boîtier fermé, jamais fils accessibles. La sécurité reste prioritaire même quand le raccordement paraît évident.

Une fois la commande refermée, remettez le circuit sous tension et testez chaque position. La petite vitesse doit rester régulière, sans bourdonnement suspect. La grande vitesse doit augmenter nettement le débit, surtout aux bouches d’extraction. Si rien ne change, si le moteur s’arrête ou si le bruit devient inhabituel, coupez à nouveau le circuit et reprenez le diagnostic.

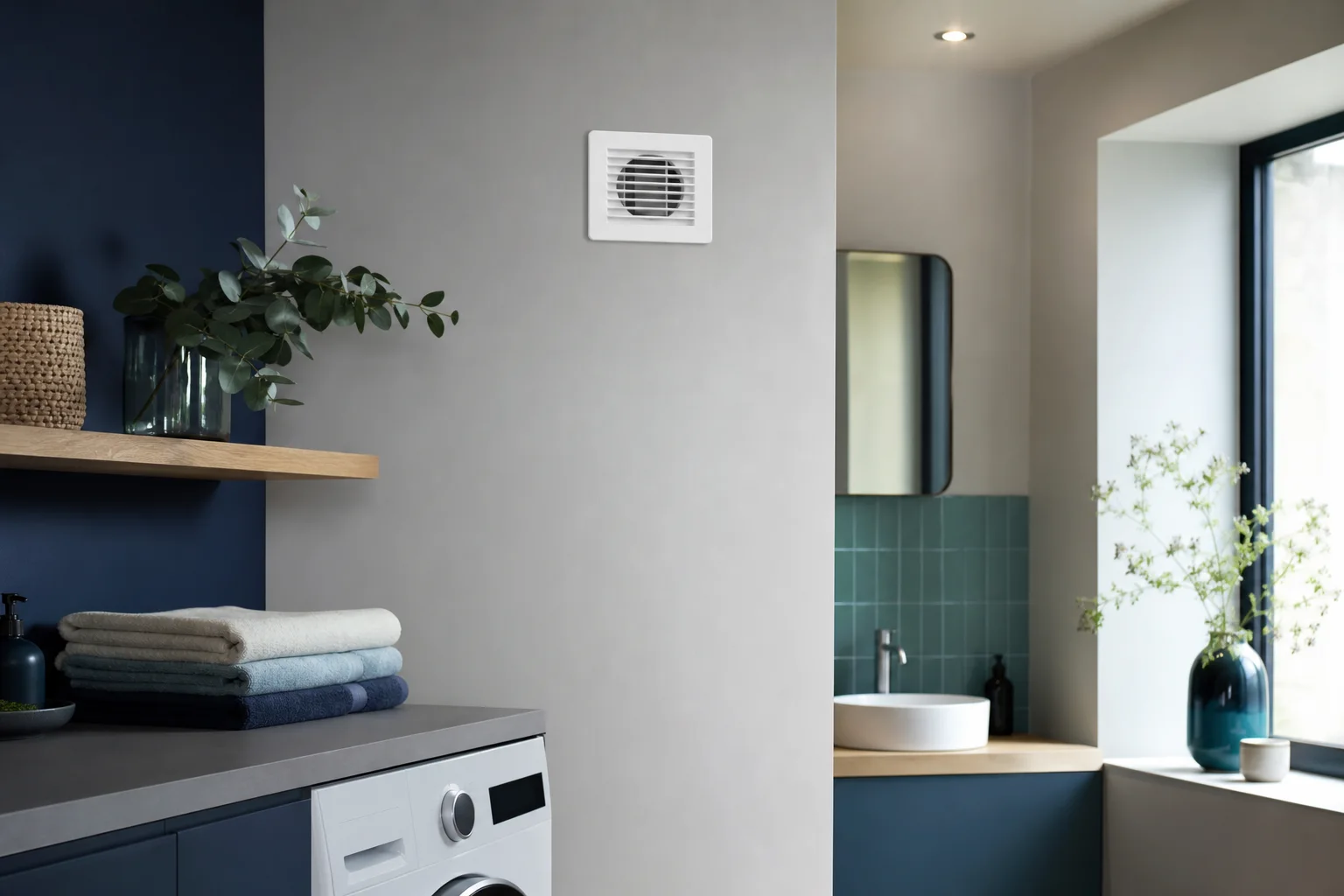

Le test ne se limite pas au bouton. Vérifiez aussi le tirage aux bouches, l’état des entrées d’air, la propreté des grilles et la cohérence d’usage. Une salle d’eau qui reste humide malgré la grande vitesse peut révéler une bouche encrassée, un conduit mal dimensionné ou une VMC insuffisante, pas seulement un problème de commande.

Un contrôle simple consiste à comparer les situations. En petite vitesse, le débit doit rester discret mais présent. En grande vitesse, l’augmentation doit être perceptible sans vibration excessive. Après une douche ou une cuisson, l’humidité et les odeurs doivent décroître plus vite. Si le comportement ne change pas d’une position à l’autre, la commande de vitesse n’est probablement pas correctement interprétée par le système, ou la VMC elle-même mérite un contrôle plus large.

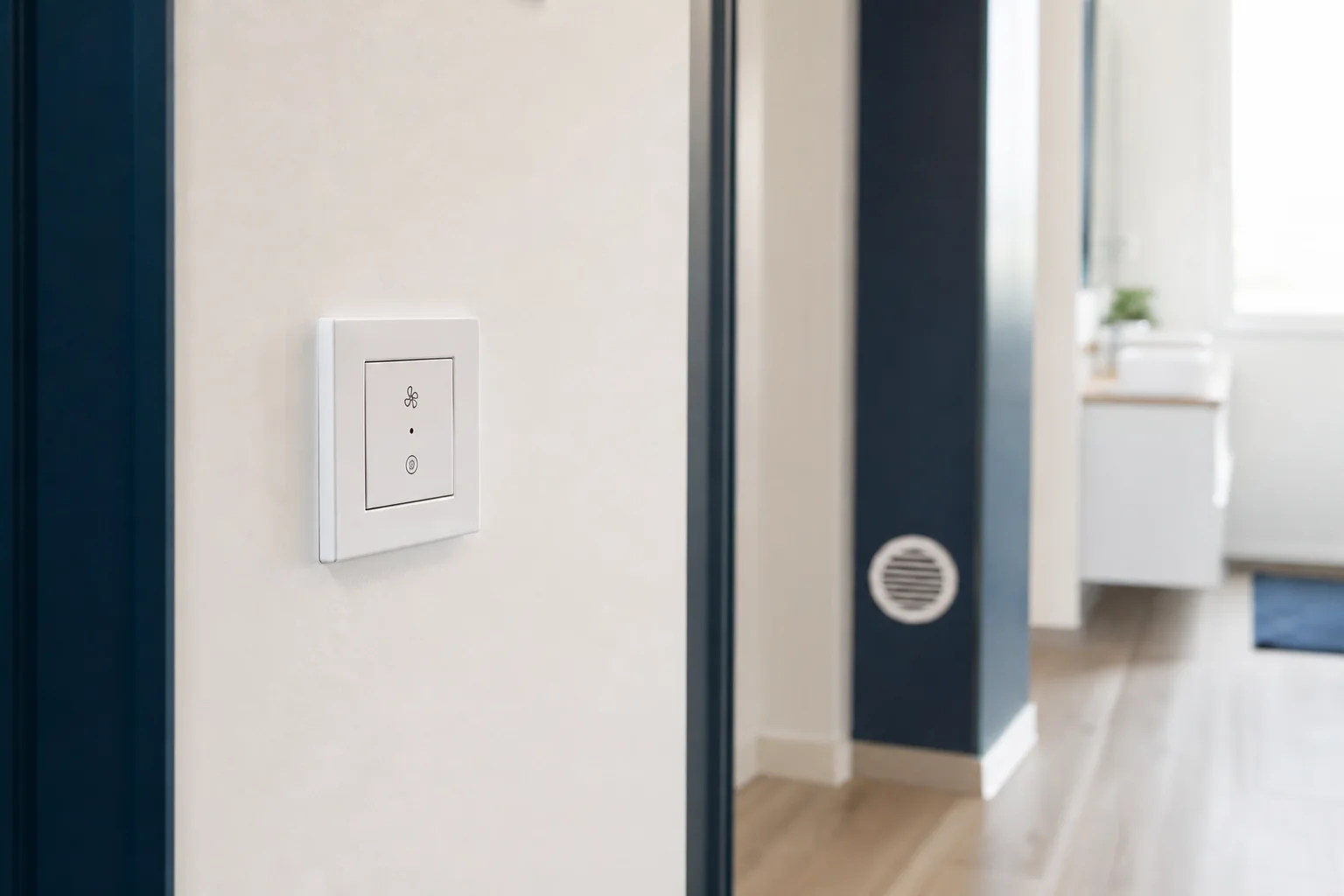

Placer la commande sans nuire à l’usage de la pièce

La meilleure commande est celle que l’on utilise sans y penser, parce qu’elle tombe juste sous la main.

Dans une rénovation intérieure, la position de la commande compte presque autant que le modèle. Une commande VMC placée trop haut, cachée derrière une porte ou trop proche d’un point d’eau devient vite pénible. Elle doit rester accessible, lisible et cohérente avec le geste quotidien : activer la grande vitesse avant une douche, après une cuisson ou lors d’un nettoyage humide.

Le choix esthétique doit rester sobre. Une plaque assortie aux autres appareillages, un alignement propre et une hauteur cohérente avec les interrupteurs voisins donnent un résultat plus professionnel. C’est un détail technique, mais dans une entrée, une cuisine ou une salle d’eau rénovée, le détail visible participe à la qualité perçue. Une commande alignée, stable et intuitive donne la même impression de sérieux qu’un joint propre ou qu’une poignée bien posée.

Dans les espaces commerciaux, les petits restaurants ou les locaux recevant du public, la logique est encore plus stricte. La commande ne doit pas dépendre d’un geste oublié par l’équipe. Selon l’usage, il peut être plus pertinent de prévoir une commande claire, une temporisation, une solution automatisée ou une vérification par un professionnel de la ventilation. L’objectif reste le même : garder un air sain sans multiplier les manipulations. Dans ces lieux, la ventilation participe aussi à l’expérience client, aux odeurs perçues et à la tenue des matériaux.

Quand appeler un électricien plutôt que poursuivre

Appelez un professionnel si le tableau n’est pas clairement repéré, si le circuit VMC n’est pas identifiable, si plusieurs conducteurs ont la même couleur, si l’isolant est abîmé ou si la VMC semble avoir été modifiée. Il faut aussi déléguer si le remplacement implique de tirer une nouvelle ligne, de reprendre la protection au tableau ou de modifier le cheminement des conducteurs.

Ce n’est pas un aveu d’échec. C’est souvent le moyen le plus court d’obtenir une commande fiable, discrète et conforme à l’usage réel du logement. Un bon électricien peut aussi confirmer si l’arrêt total est souhaitable, si la grande vitesse est correctement câblée et si la ventilation répond encore aux besoins de la pièce. Cette validation évite les reprises visibles une fois la peinture terminée ou le mobilier reposé.

La règle à retenir

Trois repères suffisent pour décider : notice claire, circuit sûr, usage cohérent.

Un interrupteur VMC double vitesse améliore le confort quand il respecte trois choses : le schéma du fabricant, la sécurité du circuit et l’usage réel des pièces. Si ces trois points sont clairs, le remplacement peut être préparé proprement. Si l’un manque, il vaut mieux suspendre l’intervention.

Dans un intérieur bien pensé, la ventilation doit se faire oublier. La commande idéale est accessible, discrète, fiable et suffisamment intuitive pour être utilisée au bon moment. Avant de chercher le plus beau mécanisme, assurez-vous donc que la logique électrique est correcte, que la remise en service est testée et que le logement continue à respirer.
